通常眼硬核仪器 × 软萌兔子：用源表波形打造技术圈的治愈系作品！！！

提起源表 SMU，多数人脑海里浮现的都是实验室里精密的测试场景：半导体器件的 I-V 特性测量、绝缘材料的高阻检测、锂电池的充放电监测…… 它是集四象限电压源、电流源、电压表、电流表于一体的硬核测试工具，凭借超高的测量分辨率和多功能集成优势，成为电子、半导体等领域工程师的 “标配武器”。

但你能想到吗？这台专司精密测试的仪器，还能解锁 “电子画笔” 的隐藏身份，用定制化的特殊波形，画出软萌可爱的小兔子。当精准的电信号遇上天马行空的创意，硬核技术与治愈萌物的碰撞，会擦出怎样的火花？一起看下去吧！

一

基本参数测试及测试设备

参数测试的主要测量资源是源表SMU。源表SMU能同时提供和测量电压或电流。

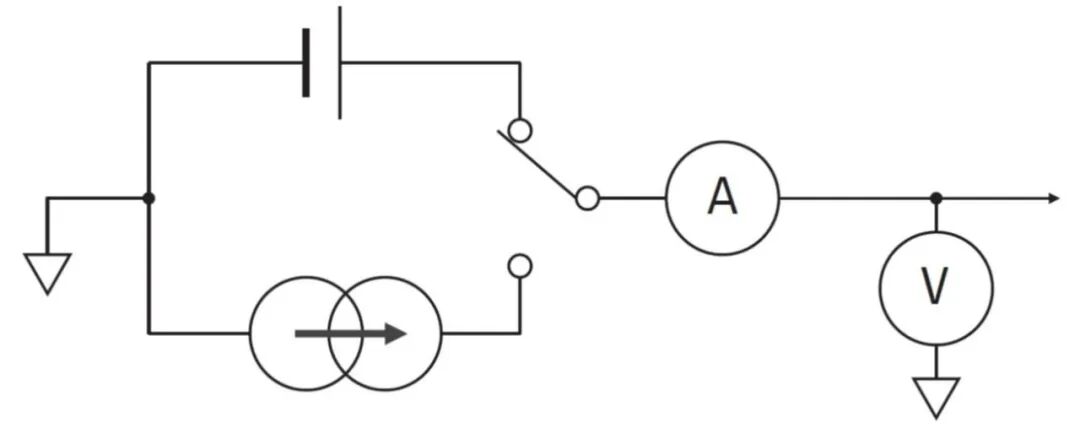

下图显示简化的源表SMU等效电路:

由于源表SMU 必须测量非常低的电流 (1fA 或更低)，它们总是使用三轴输出。

二

源表类型

有多种不同类型的源表SMU。

最常见的源表是中功率源表SMU (MPSMU); 顾名思义这种 SMU 能提供中等大小的电压和电流 (±100 V和 ±100 mA)和低至10 fA 的电流测量分辨率。

高分辨率源表SMU (HRSMU) 适用于精密测量，它有与 MPSMU 相同的电压和电流能力，但电流测量分辨率可达到 1fA，甚至更低，电压测量分辨率则能达到 0.5 µV。

高功率源表SMU (HPSMU) 适用于要求超过MPSMU 或 HRSMU 可供电流或电压的应用; 这种 SMU 能提供达 ±1A 的电流和±200 V 的电压，并有与 MPSMU 相似的测量分辨率。

三

利用源表输出复杂特定波形

源表能产生任意波形和图形

通常源表（SMU）采用的都是直流电源，如绝缘材料高阻、电容器的绝缘电阻的测量，施加的实际恒定的直流电压下，进行电流的测量,而微弱信号，小电阻测量时，通常施加恒定的直流电流，进行电压测量。

然而，很多被测件DUT的测量需要施加特定的激励波形、如二极管的IV特性测量，需要在指定的电压或电流范围内，逐点改变电压 V 或电流 I 的值，并测量出对应的I或V,画出曲线；在测量VSCEL、MOSFET等激励电流较大器件时，为避免器件特性变化甚至熔断，也通常会采用脉冲替代直流激励等； 锂电池的交流内阻 ACR测量，需要给电池注入特定频率和幅度的电流正弦波。

四

源表（SMU）三种产生激励波形的方法

1）脉冲，线性扫描

此功能可以通过仪器前面板（B2900，PZ2100A系列）直接设置，也可以通过软件编辑输出

2)简单的内置波形

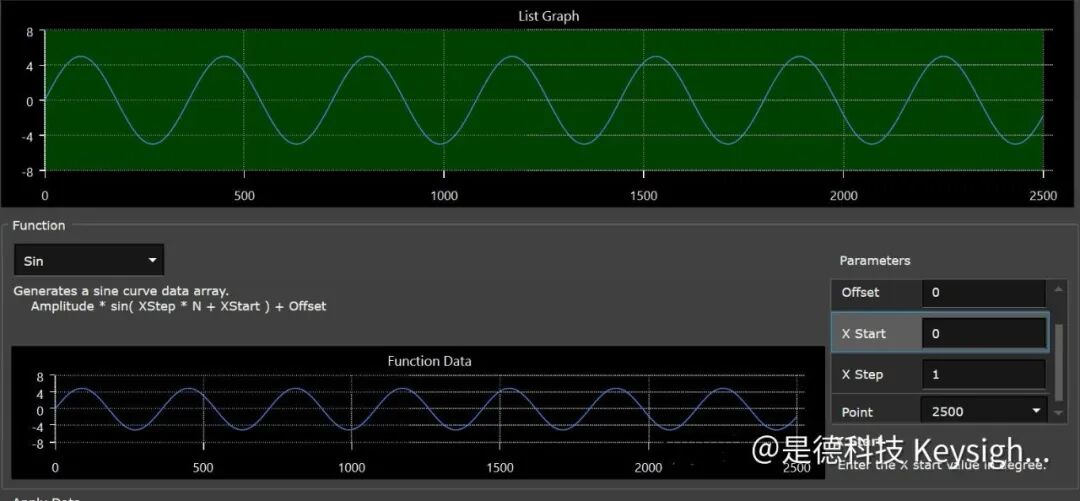

一些简单的波形，可以通过软件内置的波形模板，设置几个关键参数即可得到

3）List模式

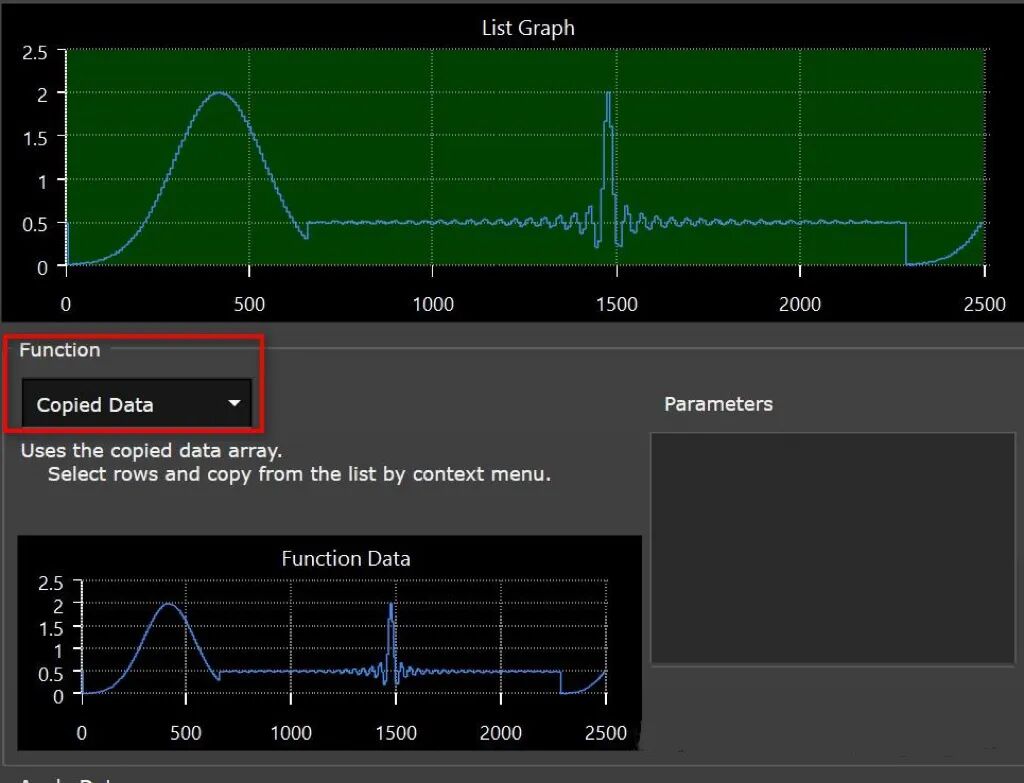

通过list模式支持逐点编辑信号波形，也支持通过其他仪器获取的波形文件（csv）复制导入

设置路径：Sweep->List->Copied data

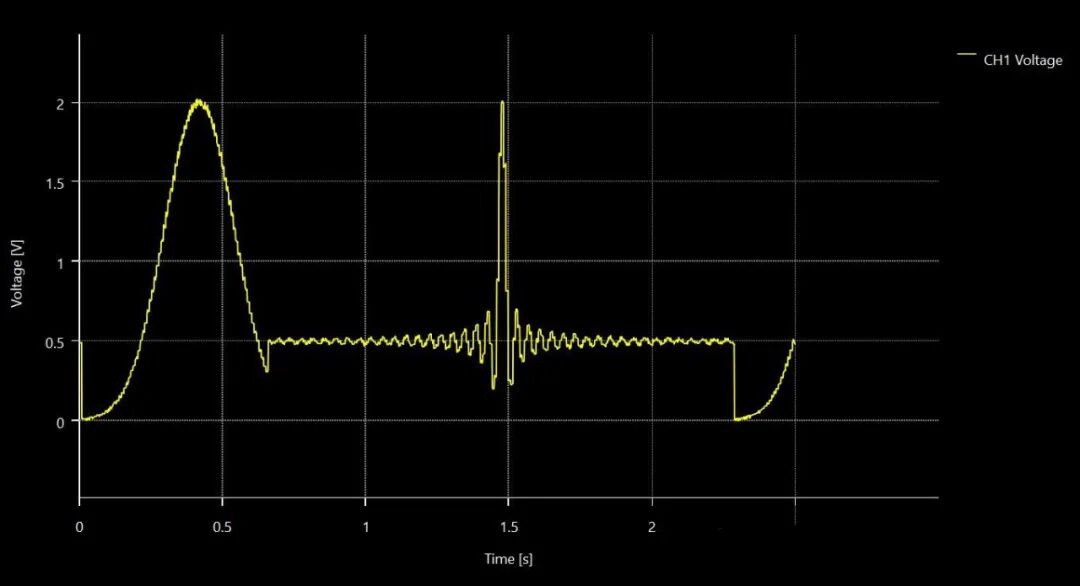

QuickIV的图形化显示界面可以直观清晰的对测量结果以波形形式显示，而且通过设置坐标轴的参考值，我们可以看到不同的信号，不同的通道之间的关联性。

五

源表画只小兔子

那多个通道去进行波形编辑，会产生什么意想不到的波形呢？让我们画只小兔子吧

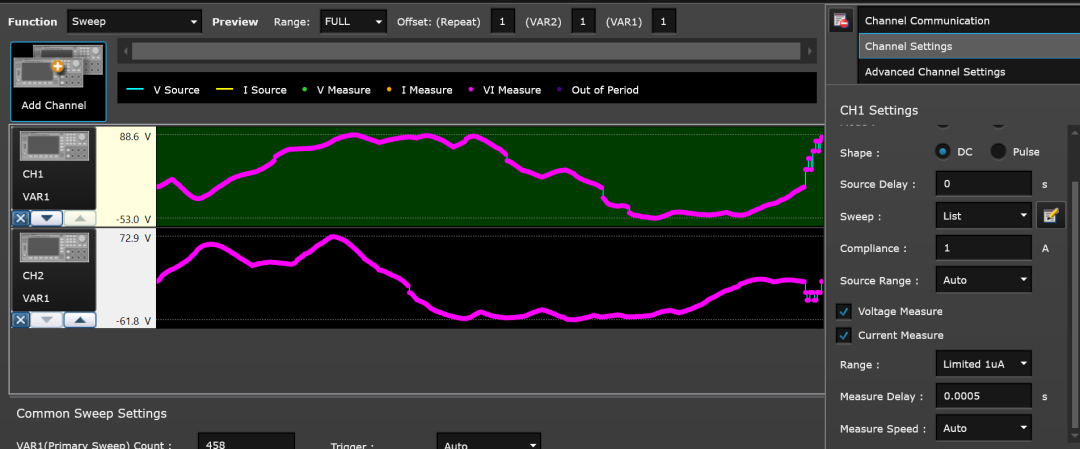

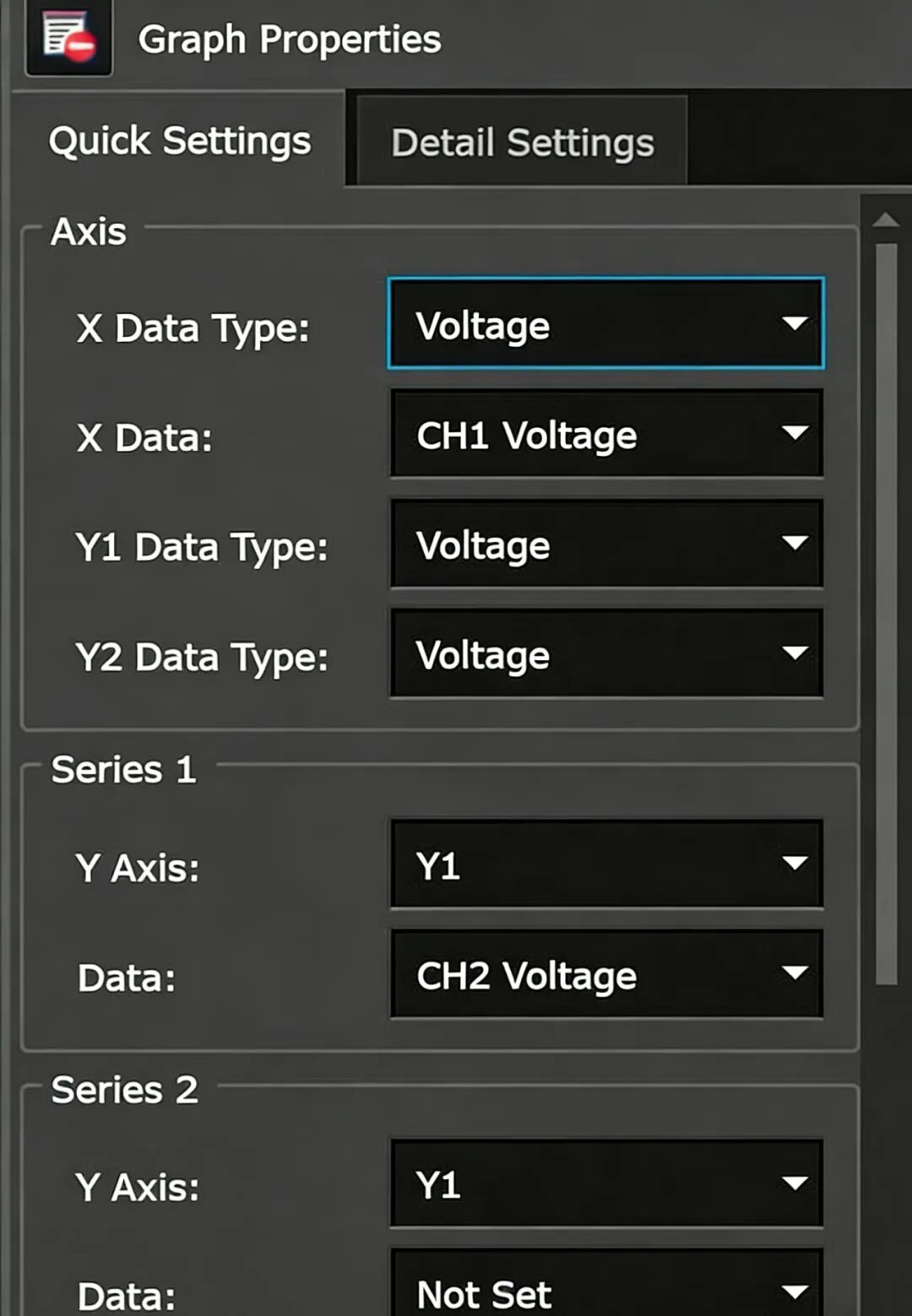

步骤一：以两个通道的数值来作为坐标点，利用List模式分别对两个通道进行描点，并修改图形化界面坐标轴参数为CH1=X，CH2=Y

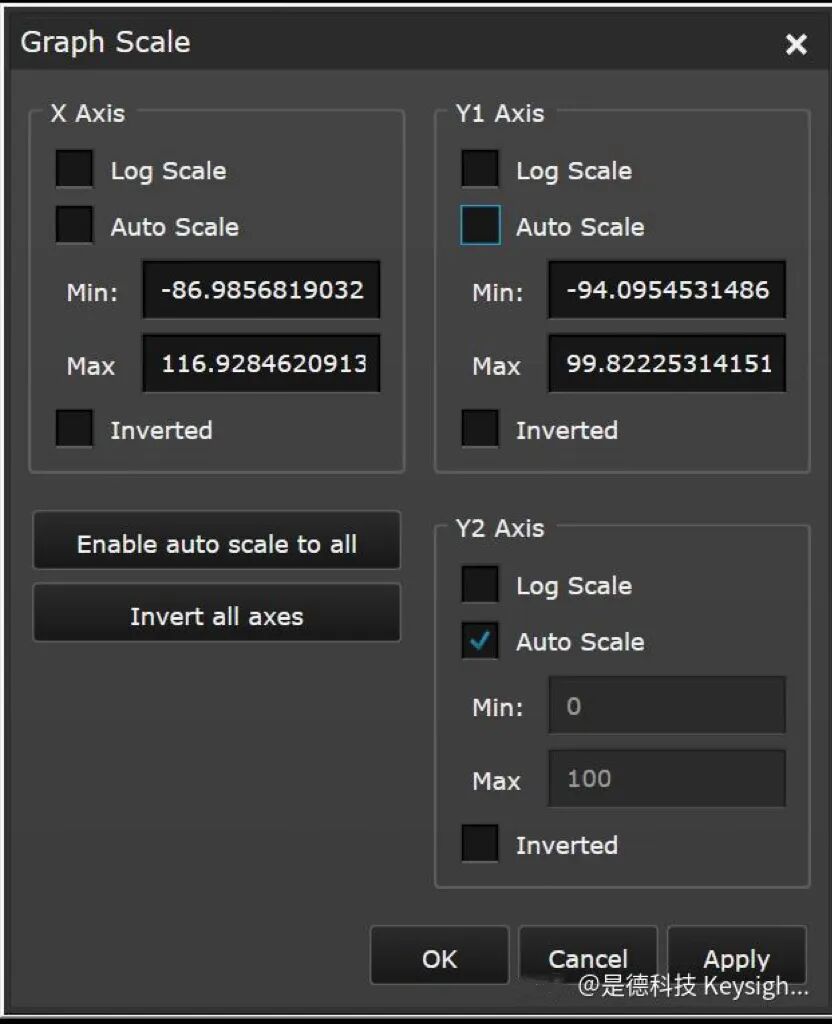

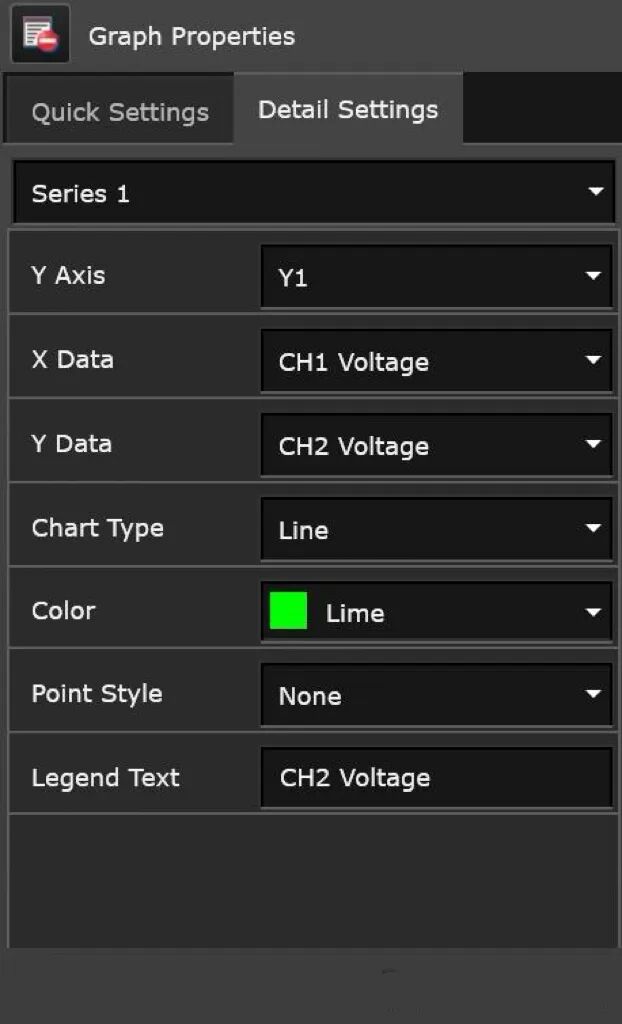

步骤二：通过修改图形设置参数以及调整坐标轴刻度，我们还可以改变兔子的颜色以及“身材管理”

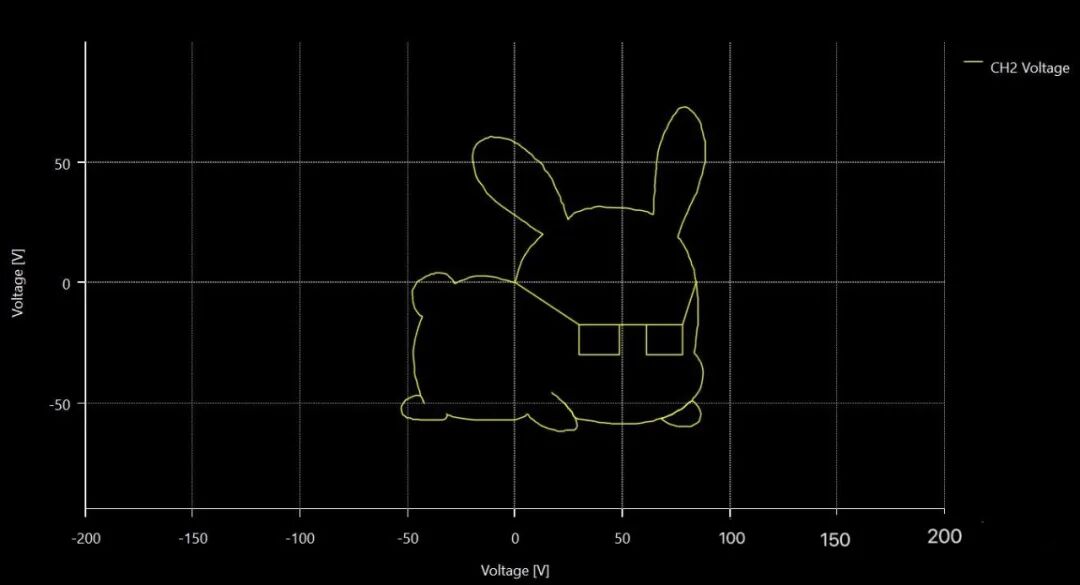

小兔子画好啦，不知道各位工程师还喜欢吗？

敲黑板划重点

利用源表输出复杂特定波形有以下几种方式：

脉冲，线性扫描波形

简单内置波形（sine,log seep等）

List模式
