瑞萨FPB-RA0E2开发板的ADC快速使用

本文转自RA生态工作室：

瑞萨“RA MCU众测宝典”ADC/DAC专题再添新篇。

开启宝典

前言

RA MCU众测宝典 | 环境搭建之【FPB-RA0E2】开发环境搭建

瑞萨RA MCU众测宝典 | 环境搭建之【FPB-RA0E2】批量加载例程

安装JlinK

第一步

下载并安装J-Link驱动包

首先，需要从SEGGER官网下载最新的J-Link软件和文档包。这个工具包中包含了我们稍后要用到的RTTViewer。

访问SEGGER J-Link下载页面。

在版本选择区域（如图中红框所示），选择一个合适的版本，例如V8.46。

根据操作系统（如Windows 64-bit），点击对应的"Installer"链接进行下载。

点击可查看大图

第二步

安装J-Link软件

下载完成后，运行安装程序。这是一个标准的Windows安装向导，只需按照提示，一路点击"Next"即可完成安装。安装过程会将J-Link驱动、J-Flash、J-Link RTT Viewer等一系列实用工具安装到电脑中。

点击可查看大图

二

运行ADC例程

第三步

编译并运行ADC例程

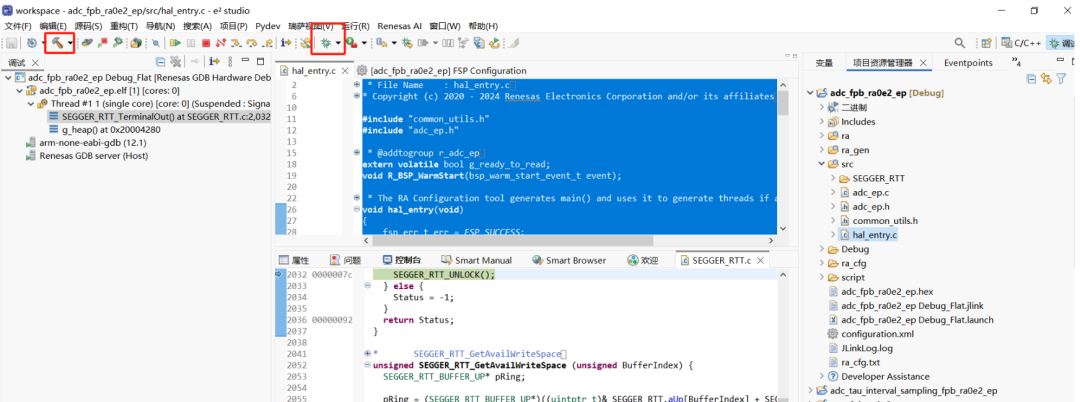

接下来，在e² studio IDE中打开ADC例程项目（例如adc_fpb_ra0e2）。

编译工程，确保没有错误。

点击按钮，将程序下载到 FPB-RA0E2 开发板并启动调试会话。

程序启动后会默认暂停在 main() 函数的入口处。点击按钮（图中红框高亮的绿色三角箭头），让程序开始运行。

点击可查看大图

三

查看运行结果

第四步

启动并配置J-Link RTT Viewer

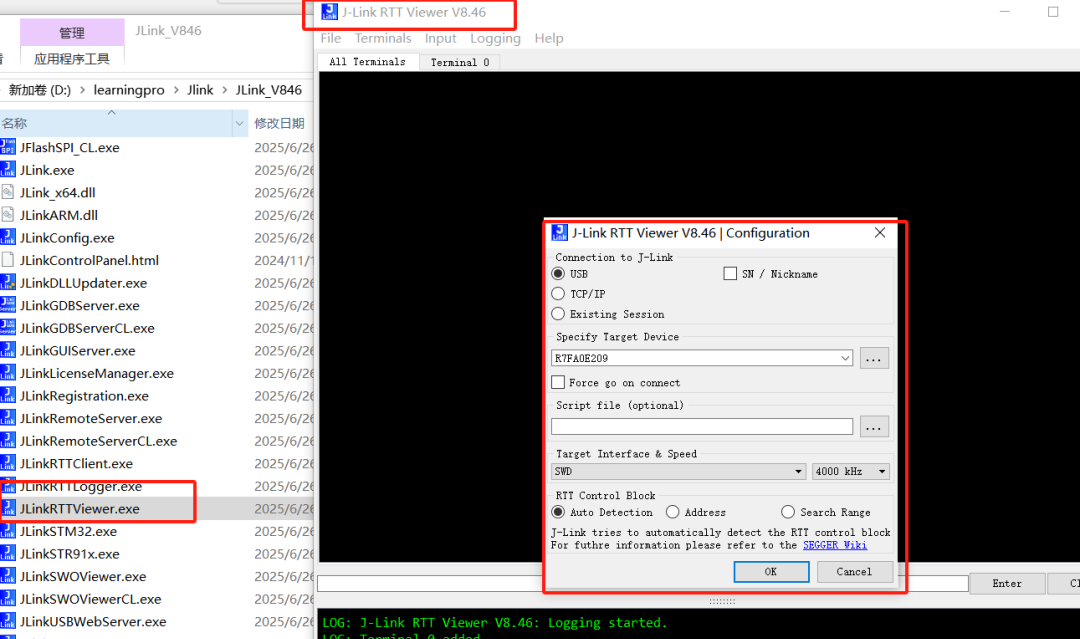

在程序已经在开发板上运行后，启动RTT查看器。

打开J-Link软件的安装目录，找到并双击运行JLinkRTTViewer.exe。

在弹出的配置窗口中（如图中红框所示），进行如下设置：

Specify Target Device：输入或选择您的目标芯片型号，例如RTFA0E209（RA0E2系列）。

Target Interface&Speed：保持默认的SWD和4000k Hz即可。

RTT Control Block：选择Auto Detection，让工具自动寻找RTT控制块。

点击"OK"按钮。RTT Viewer会自动连接到正在运行的J-Link会话。

点击可查看大图

第五步

查看初始输出信息

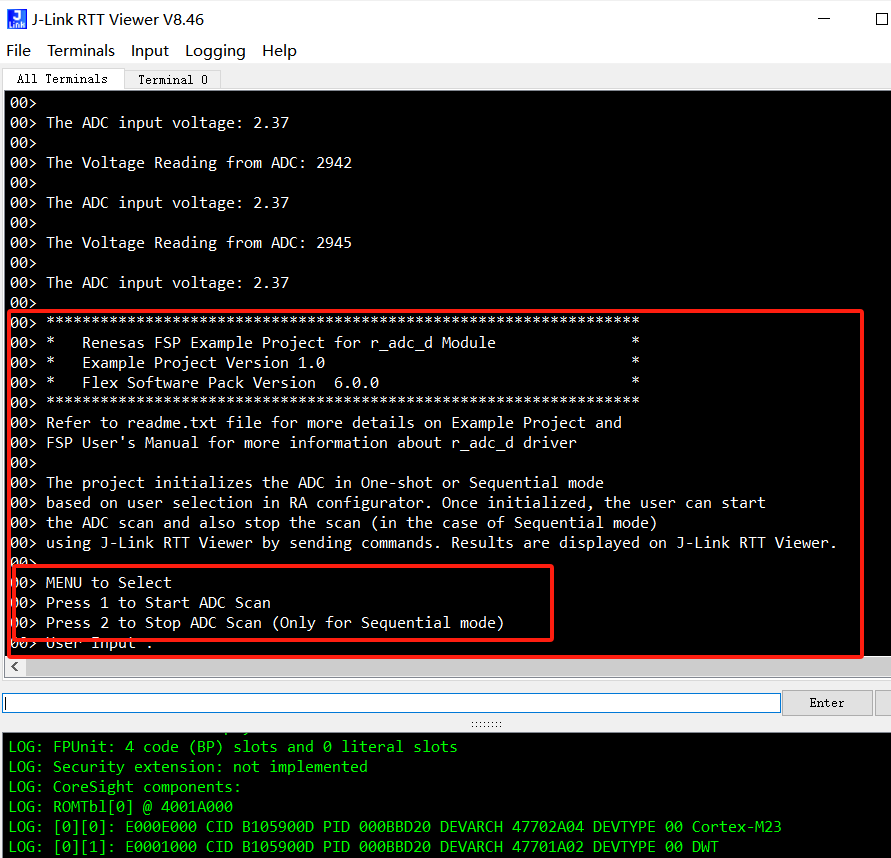

连接成功后，J-Link RTTViewer的终端窗口会立刻显示出程序通过RTT发送过来的信息。如图中红框所示，程序首先打印了一个欢迎信息，介绍了项目详情，并提供了一个交互菜单：

Press 1 to Start ADC Scan（按1开始ADC扫描）

Press 2 to Stop ADC Scan（按2停止ADC扫描）

这表明RTT通信已经成功建立，并且程序正在等待用户输入。

点击可查看大图

第六步

交互并查看实时ADC数据

现在，可以与程序进行交互了。

在RTT Viewer的输入行中，输入1并按回车键。

如图中红框所示，程序接收到指令后，会打印"ADC Started Scan"的提示。

随后，程序开始连续进行ADC采样，并将每次的原始计数值（如2372,2820）和转换后的电压值（如1.91V,2.27V）通过RTT实时打印出来。

通过以上步骤，成功地利用J-Link RTT Viewer工具，实现了与FPB-RA0E2开发板上运行程序的双向通信，并直观地观测到了ADC模块的实时运行数据，极大地提升了开发和调试效率。

点击可查看大图

如果你在安装驱动、连接RTT、查看ADC数据时遇到问题，欢迎在评论区留言。下一篇继续深入瑞萨RA系列ADC高阶用法！
