半导体封装领域,芯片植球工艺的精度直接影响着产品的可靠性与良率。随着电子产品向微型化、高密度化方向发展,传统植球技术面临着诸多挑战:50μm 级焊盘的加锡难度、极细间距下的桥连风险、热敏感元件的损伤问题,以及人工操作带来的一致性波动。这些痛点促使行业寻求更精密、更可控的自动化解决方案。

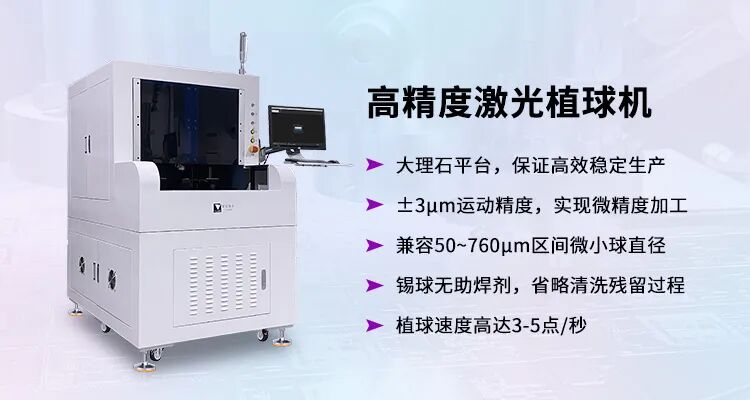

微精密激光植球技术通过非接触式加工方式,将激光能量聚焦至微米级区域,配合高精度锡球喷射系统,实现了对晶圆凸点、BGA/LGA 等高密度封装场景的精密焊接。这种技术路径不仅突破了传统工艺的物理限制,更为半导体制造的产线化升级提供了可行路径。

一、激光植球技术的主要优势

01

(一)微米级精度控制

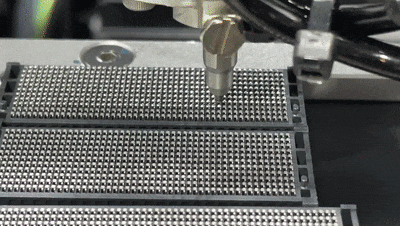

激光锡球焊接系统能够实现小至 50 微米级锡球的精确喷射与定位。通过 CCD 同轴定位技术,激光与视觉系统实现光轴重合,确保焊接位置的准确对位,同时支持实时观测焊接过程。这种视觉导引机制使得设备能够适应复杂的焊盘布局,即使在 0.12mm 等极细间距场景下,也能有效避免桥连短路等工艺缺陷。

锡球喷射技术的应用消除了传统接触式焊接中的物理压应力与静电风险。在无需接触焊盘的情况下完成加锡过程,这对于保护脆弱的光芯片、传感器等热敏感元件尤为关键。热影响区(HAZ)的严格控制将焊接尺寸精确至 0.15mm 范围内,有效避免了 FPC 基材变形或元件失效问题。

02

(二)智能化温度管理

PID 在线温度调节反馈系统构成了激光植球工艺的温控中心。该系统实时监测焊接区域温度变化,通过闭环反馈机制将控温精度维持在 ±5℃范围内,彻底杜绝传统高温焊接中常见的烧板现象。这种精密的热管理能力使得设备能够适应不同材料、不同尺寸焊点的工艺需求,确保每个焊点的热输入量处于受控状态。

三点同轴技术的创新应用解决了复杂光路系统中的重合难题。激光、测温光路、指示光实现三点合一,不仅简化了光学系统结构,更提升了测温精度与响应速度。这种集成化设计为实现稳定的工艺窗口提供了技术保障。


03

(三)生产效率的系统性提升

激光植球系统通过自动化设计实现了单点焊接周期缩短至 1 秒以内的突破,使生产效率提升 40% 以上成为可能。配合 AOI 视觉检测、机械手、自动上下料流水线等定制化功能模块,设备能够无缝集成至现有产线,支持 MES 系统对接,实现生产数据的实时采集与追溯。

这种系统化的效率提升不仅体现在速度层面,更体现在工艺稳定性方面。非接触式加工方式减少了耗材消耗与设备维护频率,降低了对人工技能的依赖程度,从而显著改善产品的批次一致性。

二、典型应用场景与实施成果

在 8~12 寸半导体芯片植球应用中,激光植球技术展现出高植球率与零漏球的工艺表现。通过对焊接参数的精密调控,系统能够适应不同芯片尺寸与材料特性,确保每颗锡球准确落位并形成可靠连接。这种工艺能力为芯片封装的良率提升提供了直接支撑。

5G 光模块制造领域的应用验证了技术的可靠性。在昂纳、光迅等企业的产线中,激光焊接系统通过稳定的温控表现,明显改善了耦合功率的一致性。光模块对焊接精度与热控制的严苛要求,使得激光植球技术的价值得以充分体现。

汽车电子 BMS 系统的应用场景突出了技术在可靠性方面的优势。新能源汽车动力电池管理系统需要承受长期震动与温度波动,激光焊接形成的高质量焊点能够满足严格的耐久性测试要求,为车规级电子组件提供工艺保障。

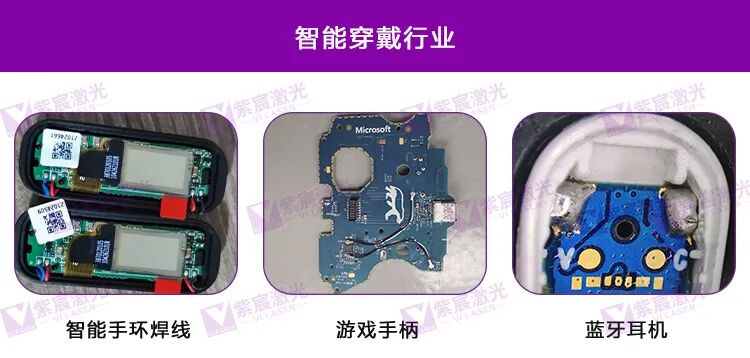

TWS 耳机等消费电子产品的应用则展示了技术对微型组件的适应能力。纽扣电池与 FPC 软板的精密焊接需要在狭小空间内实现无损连接,激光植球技术通过精确的能量控制避免了热损伤,确保产品的可靠性与使用寿命。


三、技术选型的关键考量

选择激光植球解决方案时,需要综合评估设备的技术能力。视觉系统的定位精度、温控系统的响应速度、锡球喷射的重复精度等指标,直接决定了工艺窗口的宽度与良率表现。设备是否具备 DOE 验证能力、能否提供一站式方案定制,也是衡量供应商技术实力的重要维度。

产线集成的兼容性同样不可忽视。设备应支持与现有自动化系统的无缝对接,包括通信协议、数据格式、物理接口等层面的适配。定制化功能模块的可扩展性将影响设备的长期投资价值,特别是在产线升级或产品迭代时的灵活性。

技术团队的支撑能力往往被低估。拥有海外留学背景的专业技术人才、具备多年激光工艺经验的专家团队,能够为复杂应用场景提供针对性的工艺开发与优化服务。这种技术服务能力在设备导入阶段与量产爬坡过程中尤为关键。


四、行业发展趋势与技术演进

半导体封装技术正向更高密度、更小尺寸方向演进,先进封装技术如 Chiplet、3D 堆叠等方案对植球工艺提出了更严苛的要求。激光植球技术凭借其精度优势与工艺灵活性,在这些新兴应用场景中展现出广阔的适用空间。


智能制造理念的深入推进要求设备具备更高的数字化水平。通过集成传感器网络、工艺数据库、智能算法等技术手段,激光植球系统能够实现工艺参数的自适应优化、质量异常的预警诊断,为工业互联网时代的柔性制造提供基础能力。

环保法规的日益严格使得传统化学工艺面临转型压力。激光加工作为物理干法工艺,不产生化学废液与有害气体,符合绿色制造的发展方向。这种环境友好特性在长期运营成本与社会责任层面均具有积极意义。

微精密激光植球技术的成熟应用,为半导体封装行业提供了突破传统工艺限制的有效路径。通过持续的技术创新与工艺优化,这一技术方向将在高密度封装、热敏感器件、微型化组件等应用场景中发挥更重要的作用,推动电子制造向更高精度、更高效率的方向发展。
