触觉智能RV1126B核心板配置USB复合设备（下）

本文基于触觉智能RV1126B核心板&开发板，为大家介绍配置USB复合设备配置实现，本章节将介绍ACM和UMS两种USB复合设备。

ACM

USB ACM（Abstract Control Model，抽象控制模型）设备是USB通信设备类（CDC，Communication Device Class）的一个子类，核心功能是模拟传统串行端口（UART），让计算机或其他主机通过USB接口与设备通信，就像物理串口一样。它广泛用于USB转串口、嵌入式调试、移动设备通信等场景，是“USB虚拟串口”的技术实现基础。

• 内核编译配置

在以下文件，

/kernel-6.1/arch/arm64/configs/rockchip_linux_evb1126b_v1_defconfig

添加配置内容（触觉智能RV1126B开发板出厂固件默认已支持）：

CONFIG_USB_ACM=y CONFIG_USB_F_ACM=y

编译内核生成驱动镜像，命令如下：

cd ./build.sh kernel

编译成功后如下图，会生成boot.ing，再将镜像烧录进开发板。

完成烧录后，执行以下命令，开启ACM功能：

echo usb_acm_en > /etc/init.d/.usb_config /usr/bin/usbdevice restart

完使能成功后，可以再开发板识别如下节点：

• ACM功能测试

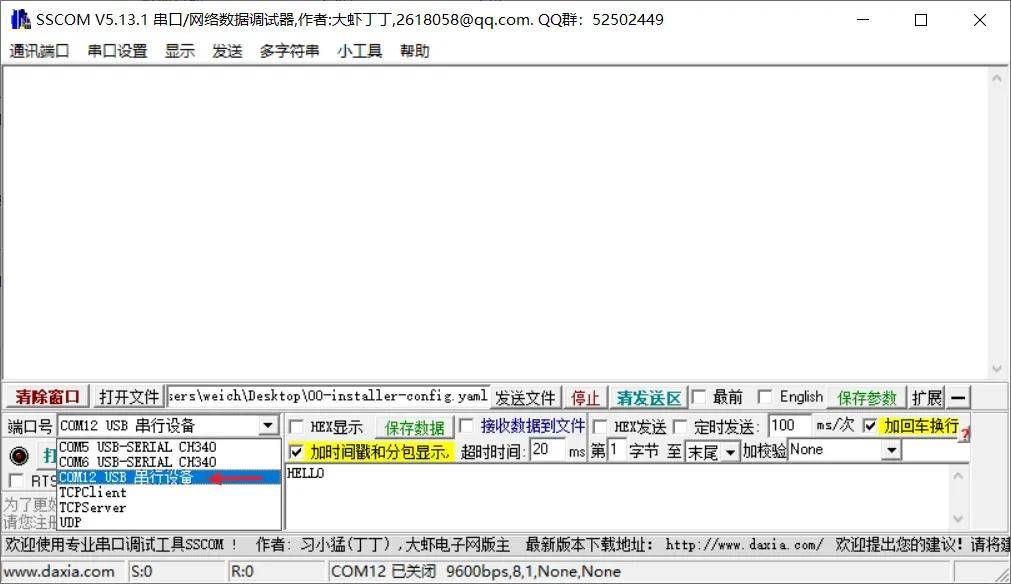

打开PC端的串口调试工具，可以识别出一个USB串行设备，如下：

开发板可以通过以下命令设置串口波特率（当前仅支持9600）并发送数据到PC，命令如下：

stty -F /dev/ttyGS0 9600

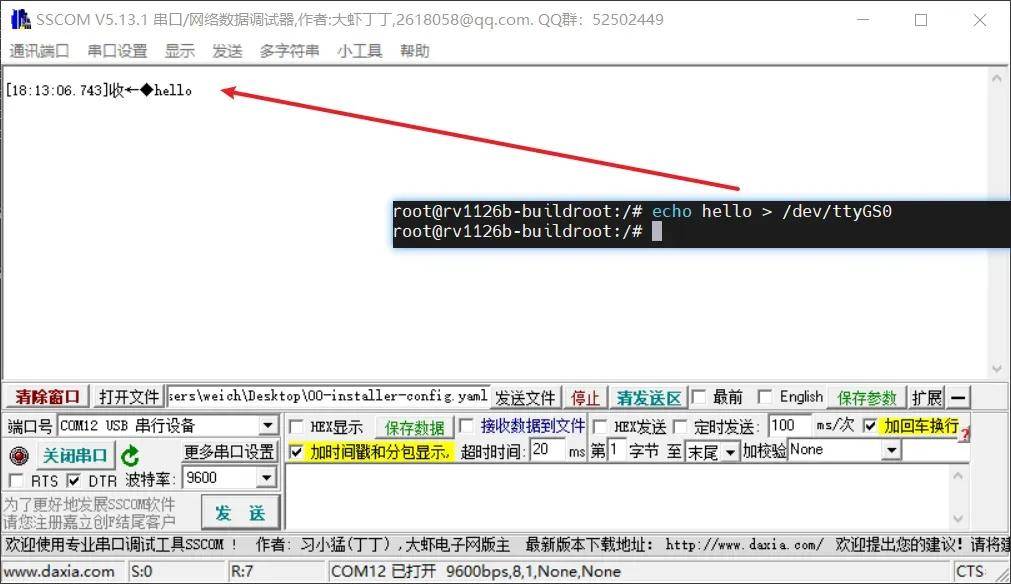

PC端接收数据：

UMS

USB UMS（USB Mass Storage，即USB大容量存储）是USB-IF定义的一种存储设备类协议。它允许U盘、移动硬盘、SD卡读卡器等大容量存储设备通过USB接口与主机连接，并进行数据交换。

• 内核编译配置

在开发板

/kernel-6.1/arch/arm64/configs/rockchip_linux_evb1126b_v1_defconfig文件中，增加如下配置：

CONFIG_USB_CONFIGFS_MASS_STORAGE=y CONFIG_USB_F_MASS_STORAGE=y

成功添加后重新编译内核，命令如下：

cd ./build.sh kernel

编译成功后，会生成boot.ing，烧录此内核镜像进开发板中：

执行以下命令，开启UMS功能：

echo usb_ums_en > /etc/init.d/.usb_config echo "ums_block=/dev/block/by-name/userdata" >> /etc/init.d/.usb_config /usr/bin/usbdevice restart

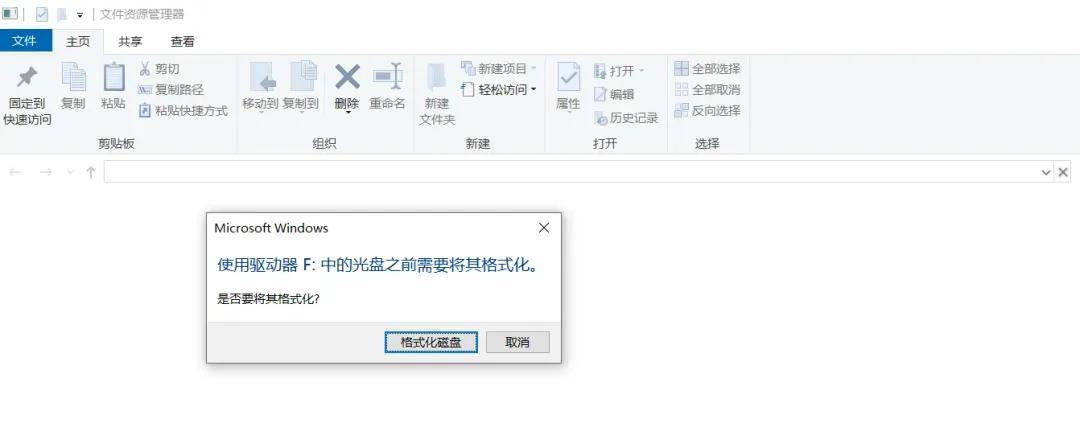

成功后，可以在PC上看到一个新的盘符，由于磁盘分区格式默认是ext4格式，Windows系统无法正常挂载，提示格式化如下：

格式成exFAT格式：

• UMS功能测试

格式化后的磁盘，新建一个测试文件test.txt。

执行如下命令取消默认的userdata分区挂载，以exFAT格式挂载userdata分区：

umount /userdata/ mount -t exfat /dev/mmcblk0p9 /userdata/

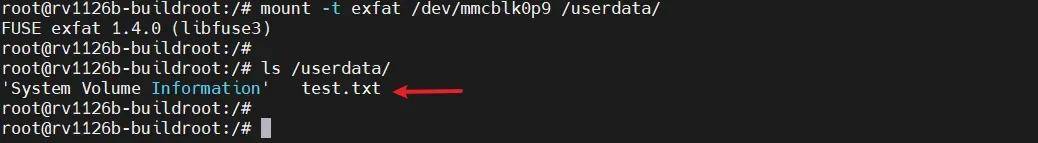

在开发板系统上，可以访问到Windows电脑端创建的测试文件：
