如何在PCB设计中实现精确的等长匹配

前几天调试一个5G毫米波阵列天线项目，波束始终对不准。查了半天代码、算法、移相器配置，最后发现——两根射频走线差了不到1毫米。

说起来挺离谱的，但这个问题其实在射频圈子里太常见了。今天就跟大家聊聊，为什么走线长度那点"差一点"，能让整个波束成形系统直接报废。

先搞清楚波束成形是怎么工作的

波束成形（Beamforming）的原理，说白了就是"波的干涉"。当多个天线单元同时发射信号时，每个信号在空间里会叠加。如果所有信号相位一致，它们就会在某个方向上越叠越强，形成我们想要的主波束；如果相位不一致，有些方向就会相互抵消。

相控阵天线的核心公式是这样的：

Δφ = (2πd/λ) × sinθ

这里Δφ是相邻天线单元之间的相位差，d是单元间距，λ是信号波长，θ就是波束指向角。工程师通过调整移相器来控制这个Δφ，从而改变θ——让波束指向任何想要的方向。

问题来了：如果你的硬件走线本身就不等长，那移相器再怎么调都是白搭。因为信号在到达天线单元之前，就已经被走线长度差引入了一个额外的相位偏移。

走线长度差到底会产生多大影响？

这个问题的关键公式其实很简单：

相位差 = 360° × (长度差) / 波长

换句话说，每差1个波长的长度，就会产生360°的相位差，也就是整整一个周期。

我给大家算几个实际例子，用的是5G NR最常见的几个频段：

n78频段（3.5GHz），波长约85.7mm。如果走线差1mm，相位差大约是4.2°。听起来不大？但对于64单元的相控阵天线来说，这个误差累积起来，主波束可能就会偏个好几度。

n257频段（28GHz），波长约10.7mm。1mm的长度差直接带来33.6°的相位差！这时候波束偏个十几度完全不是问题。

到了n260频段（39GHz），波长只有7.7mm，1mm就是46.7°的相位差——将近半个周期。这种情况下，波束成形基本上就失效了。

你说恐怖不恐怖？1毫米，在日常认知里就是个可以忽略的误差量，但在射频领域，它可能就是性能崩溃的临界点。

电气长度 vs 物理长度：老司机也容易踩的坑

做PCB设计的时候，很多新手容易犯一个错误——只看物理长度，不看电气长度。

物理长度就是你用尺子量的那段距离。但电气长度才是真正决定信号延迟的东西。

电气长度受几个因素影响：

第一，介质的介电常数（εr）。拿常见的FR4来说，介电常数约4.4，信号在里面的传播速度只有真空中的大概60%。也就是说，同样是10mm的走线，在FR4上的电气长度比空气里长了一大截。

第二，走线结构。微带线和带状线的传播速度不一样。微带线走在表面，一边是空气一边是板材；带状线夹在两个地平面中间，介质影响更均匀。

第三，过孔和拐角。每个过孔大概会引入0.5-2mm的等效长度。90度直角拐角也会增加额外的电气长度，虽然量不大，但在高频下也不能忽视。

正确的做法是：把所有因素都算进去，确保各条射频通路的"电气长度"相等。这才是真正的等长匹配。

实战案例：Wi-Fi 6E路由器天线阵列

我之前参与过一个Wi-Fi 6E（6GHz频段）路由器项目，用的是8×8的MIMO天线阵列。目标是在不同客户端方向上动态形成波束。

第一批样机出来后，OTA测试发现主波束指向有偏差。设计明明是朝着0°方向辐射，实测却偏了大约8°。

排查过程：

先看移相器配置——没问题。

再看基带算法——也没问题。

最后用矢量网络分析仪（VNA）测了每条射频通路的相位——果然，某两条相邻通路的相位差了将近30°。

回过头去检查PCB layout，发现这两条走线从射频芯片到天线阵列之间，一条走了100mm直线，另一条为了绕开电感器件，拐了个弯，实际长度只有97.8mm。

2.2mm的差距，在6GHz（波长50mm）下对应约15.8°的相位差。加上我们用的板材是普通FR4，实际相位差更接近30°——因为FR4的介电常数一致性不太好，不同区域的板材可能有点差异。

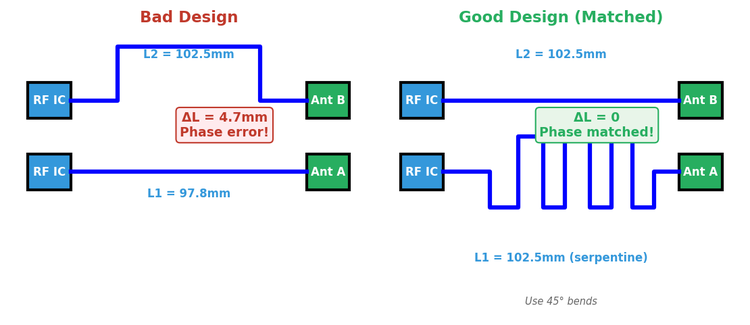

解决方案其实不复杂：用蛇形走线把短的那条补长，让两条路的电气长度完全一致。改版后重新测试，波束指向精度恢复到了±1°以内。

如何在PCB设计中实现精确的等长匹配

说了这么多问题，关键是怎么解决。我总结了几个实战中常用的方法：

1. 使用专业的阻抗计算工具

在做射频走线之前，先用Polar SI9000或者ADS LineCalc之类的工具，计算出目标阻抗（通常是50Ω）对应的走线宽度。然后再根据这个宽度去设计等长匹配。

不要凭经验估算。尤其到了毫米波频段，线宽差个0.05mm，阻抗可能就偏了10Ω。

2. 利用EDA软件的等长匹配功能

Altium、Cadence、KiCad这些主流EDA工具都有等长匹配功能。你设定一个长度公差（比如±0.5mm），工具会自动生成蛇形走线来补偿。

不过要注意，蛇形走线本身也会引入一些寄生效应。转弯处要用45度角而不是90度，线间距要足够大避免耦合。

3. 考虑温度和老化因素

很多人忽略了这一点：板材的介电常数会随温度变化。如果你的产品需要在宽温度范围内工作（比如车载或者户外设备），相位稳定性就是个问题。

这时候可以考虑用RO4003C、Rogers 4350这些低介电常数、高稳定性的板材。它们的价格比FR4贵不少，但对性能要求高的场景值得。

4. 预留调试余量

设计的时候，在射频链路里预留一些可调的元件位置。比如串联一些微带短截线，可以用焊锡或烙铁微调长度；或者预留一些可调的电容/电感位置，用于相位微调。

产品量产之后可能还会有偏差，预留调试余量能救命。

波束指向偏移的实际影响

上面这张图展示了不同相位误差对波束指向的影响。可以看到，5°的相位误差就能让主波束峰值明显偏移，10°的误差更是让整个波束方向都变了。

在实际系统中，这会带来什么问题呢？

终端用户信号质量下降，明明基站就在那里，但手机就是搜不到满格信号

切换失败率高，因为目标小区的波束根本覆盖不到你的位置

系统容量下降，因为波束没对准，能量浪费了

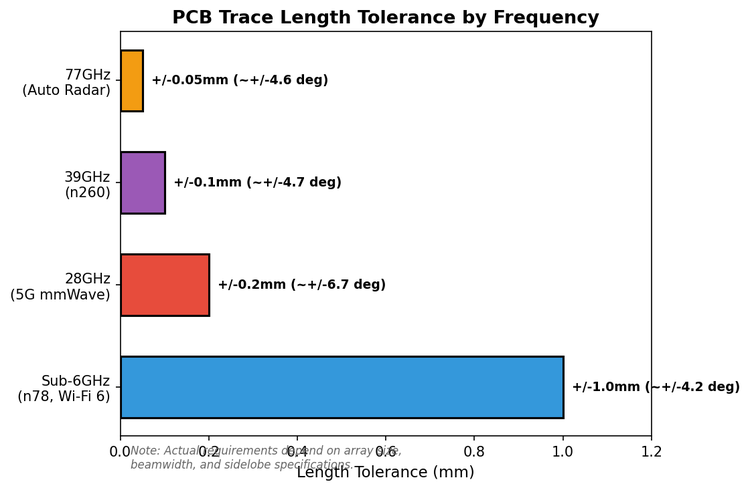

不同频段的等长精度要求

最后给大家一个参考表格，来自我和同行们的实际经验：

应用场景	长度匹配公差	对应相位误差
Sub-6GHz频段（比如5G n78、Wi-Fi 6）	±1mm以内	约4-5°
28GHz频段（5G毫米波）	±0.2mm以内	约7°
39GHz及以上频段	±0.1mm以内	约5°
相控阵雷达系统	零点零几毫米	通常要求±1°以内

这个精度要求非常高，PCB加工和焊接都需要严格控制。这种级别一般需要用稳相电缆而不是PCB走线，同时配合校准算法来补偿。

写在最后

射频设计就是这样，一个看似不起眼的细节，可能就是性能达标和报废的区别。走线长度"差一点"听起来是小事，但在波束成形系统里，这个"一点"会被天线阵列放大，最终体现为波束指向偏差、增益下降、旁瓣恶化。

我的经验是：设计阶段多花一小时检查等长匹配，调试阶段就能少踩很多坑。等你真正坐在暗室里，看着近场测试的波束图案正正好好指在你想要的方向上，那种满足感还是很爽的。
