本项目为RT-Thread嵌入式大赛获奖作品，基于恩智浦MCXA156系列微控制器构建了一款多功能智能门锁控制系统。目前，恩智浦已有多款产品对RT-Thread完成了适配。近期，MCX A 系列产品的重要成员，FRDM-MCXA346也完成了适配，并在社区开发者的协作下完成了电子书《恩智浦FRDM-MCX A346开发实践指南》

（https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/tutorial/make-bsp/MCX-A346/%E6%81%A9%E6%99%BA%E6%B5%A6FRDM-MCXA346%E5%AE%9E%E8%B7%B5%E6%8C%87%E5%8D%97）

（文末查看贡献名单以及开发板详情↓）

项目概述

硬件选型与连接

软件架构设计

核心模块实现

多开锁模式扩展

项目优化与改进方向

项目源码

1 项目概述

本项目基于MCXA156系列微控制器构建了一款多功能智能门锁控制系统，整合了密码、指纹、射频卡三种开锁方式，配备 OLED 本地显示与声光反馈机制，通过 EEPROM 实现密钥持久化存储，构成了一套兼顾安全性与便捷性的嵌入式解决方案。系统支持本地密钥修改、开锁状态实时反馈、错误报警等核心功能，可广泛应用于家庭、办公场所等场景的门禁控制。

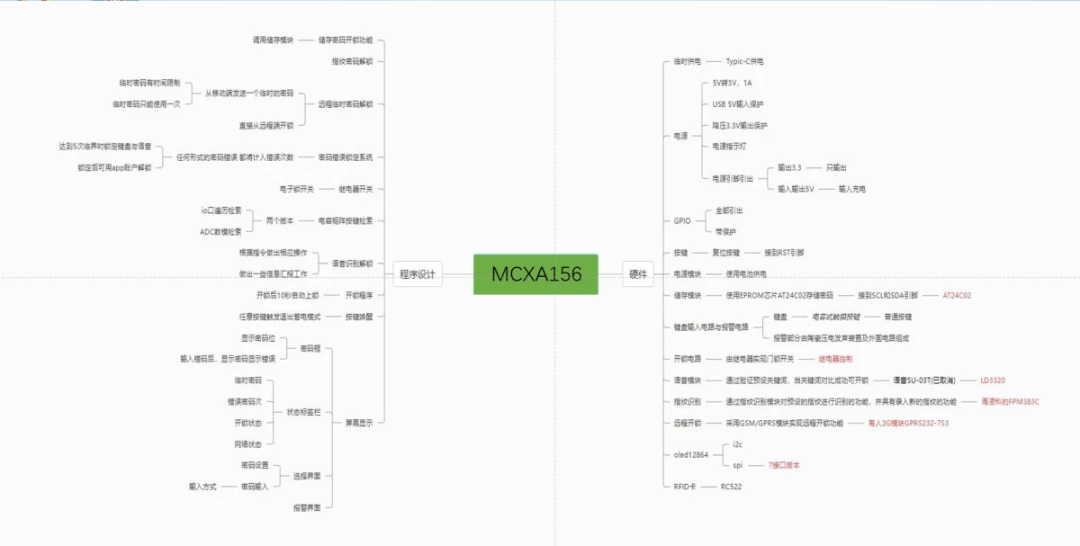

设计思路方案

系统运行流程图

项目核心功能

多模式开锁：支持 6 位数字密码、FPM383C 指纹识别、RC522 射频卡三种开锁方式，满足不同使用场景需求。

密钥管理：通过 24CXX 系列 EEPROM 实现开锁密钥的持久化存储，支持本地按键修改密钥，修改后自动同步存储。

状态可视化：借助 SSD1306 OLED 显示屏实时显示当前界面状态、输入密码位数、开锁结果等信息；

声光反馈：开锁成功时 LED 点亮 + 图标提示，密码错误时蜂鸣器报警 + 图标闪烁，提升用户交互体验；

多任务并发：基于裸机编程实现传感器扫描、按键处理、显示更新、报警控制等任务的并发执行，确保系统响应实时性。

本文将详细拆解系统的硬件选型、软件架构、核心逻辑实现及开发过程中的关键细节，为嵌入式门禁系统开发提供实践参考。

视频演示：[智能门锁演示视频]【智能门锁MCXA156】

2 硬件选型与连接

核心控制器：FRDM-MCXA156

选用 FRDM-MCXA156微控制器作为核心控制单元，其优势如下：

性能：搭载ARM Cortex-M 系列内核，具备高效的指令执行能力，可满足多外设并发控制与算法处理需求，丰富的I2C、SPI、UART、PWM、GPIO 等接口，无需扩展板即可直接连接所有功能模块。

各模块功能

各协议通信流程图

硬件连接详情

3 软件架构设计

本项目软件基于RT-Thread-5.2.1官方demo开发，将系统功能拆解为多个独立模块，通过全局变量实现模块间数据交互，确保代码的可维护性与扩展性。

整体架构

系统软件主要包含五大核心模块，各模块功能独立、协同工作：

外设驱动模块：负责各硬件外设的初始化与底层操作（如UART、I2C、SPI、PWM、GPIO 等）。

核心控制模块：实现开锁逻辑判断、密钥验证、状态管理等核心功能。

输入处理模块：处理按键输入、指纹识别结果、射频卡读取数据。

显示控制模块：管理 OLED 屏幕的界面刷新与信息显示。

反馈模块：通过 LED、蜂鸣器实现开锁成功、错误报警等状态反馈。

工作流程详解

系统初始化阶段：

启动后依次完成中断优先级配置、串口初始化、各外设（指纹模块、RC522、OLED、按键EEPROM、PWM）初始化。

检测 EEPROM 是否正常工作，若异常则通过 LED 闪烁提示，从 EEPROM 中读取预存储的 6 位开锁密钥，存入全局变量open_lock_key。

主循环任务（无限循环执行）：

传感器扫描：持续调用fpm383c_Scan()（指纹扫描）、RC522_Scan()（射频卡扫描），等待识别结果，通过key_Scan()检测按键输入，处理数字输入、密码确认、删除、界面切换等操作，输入 6 位密码后，与存储的开锁密钥比对，匹配则触发开锁，不匹配则启动报警，根据开锁结果、错误状态，控制 LED 亮灭与蜂鸣器发声，同步更新 OLED 显示。

线程间通信：通过全局变量（如open_door_type开锁状态、open_door_alert报警状态、interface_num界面标识）实现各模块间数据交互，简化通信逻辑，确保系统响应实时性。

4 核心模块实现

EEPROM 密钥存储与读取

采用 24CXX EEPROM 实现密钥的持久化存储，确保掉电后密钥不丢失。

初始化：调用AT24CXX_Init()初始化 I2C 总线与 EEPROM 设备，通过AT24CXX_Check()检测设备是否正常。

密钥读取：系统启动时，通过循环读取 EEPROM 的 0-5 地址数据，存入open_lock_key数组。

密钥修改：在修改界面（interface_num=2）确认后，将临时密钥open_lock_key_temp写入 EEPROM 对应地址，并重新读取同步至open_lock_key。

// 初始化EEPROM并读取密钥AT24CXX_Init();while(AT24CXX_Check()){ // EEPROM异常，LED闪烁提示 LED_ON= !LED_ON; Delay1_ms(100);}for(i=0;i<6;i++){ open_lock_key[i] = AT24CXX_ReadOneByte(i); // 读取密钥}// 修改密钥并写入EEPROMfor(i=0;i<6;i++){ AT24CXX_WriteOneByte(i, open_lock_key_temp[i]); // 写入新密钥}

开锁与报警反馈

开锁逻辑：密钥验证通过（或指纹 / 射频卡识别成功）时，open_door_type置 1，LED 点亮，OLED 显示开锁成功图标（BMP4），2 秒后自动关锁（LED 熄灭，图标恢复）；

报警逻辑：密钥不匹配或操作错误时，open_door_alert置 1，蜂鸣器发出报警音（time2_Pwm_Alert），OLED 错误图标（BMP2）闪烁 4 次后恢复。

// 开锁反馈if(open_door_type){ LED_ON; OLED_DrawBMP(12,5,28,7,BMP4);// 显示开锁成功图标 Delay1_ms(2000); LED_OFF; OLED_DrawBMP(12,5,28,7,BMP3);// 恢复默认图标 open_door_type =0;}// 错误报警反馈if(open_door_alert){ for(i=0;i<4;i++){ OLED_DrawBMP(12,5,28,7,BMP2); // 显示错误图标 time2_Pwm_Alert(150,1000); // 蜂鸣器报警 OLED_DrawBMP(12,5,28,7,BMP3); // 恢复默认图标 rt_thread_mdelay(100); } open_door_alert = 0;}

OLED 界面显示

OLED 屏幕用于实时显示系统状态，主要包含：

界面标识：显示当前界面（默认界面 / 修改界面），通过interface_Oled_Flushed()刷新；

密码输入位数：通过位图 BMP2 标识已输入的密码位数；

状态图标：默认状态（BMP3）、错误状态（BMP2）、开锁成功状态（BMP4）；

按键值显示：实时显示当前按下的按键数字。

// 刷新界面标识voidinterface_Oled_Flushed(){ OLED_DrawBMP(72,5,86,7,BMP6); OLED_ShowNum(72,5,interface_num,1,16);// 显示当前界面编号}// 显示按键值OLED_ShowNum(100,5,key_vel,a,16);

5 多开锁模式扩展

本系统预留了指纹识别（FPM383C）与射频卡识别（RC522）的扩展接口，核心实现思路如下：

指纹识别：通过fpm383c_Scan()持续扫描指纹，识别成功后返回匹配结果，直接置位open_door_type触发开锁。

射频卡识别：通过RC522_Scan()读取射频卡 ID，与预存储的合法 ID 比对，匹配则触发开锁。

目前代码已完成模块初始化与扫描函数调用，只需扩展指纹 / 射频卡的合法数据存储与比对逻辑，即可实现多模式开锁功能。

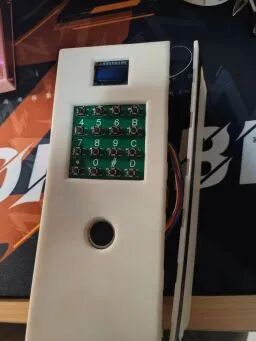

用3D打印做了一件小衣服给它穿上
